Вертикально хонинговальные станки
H2000N
Автоматический вертикально-Хонинговальный станок

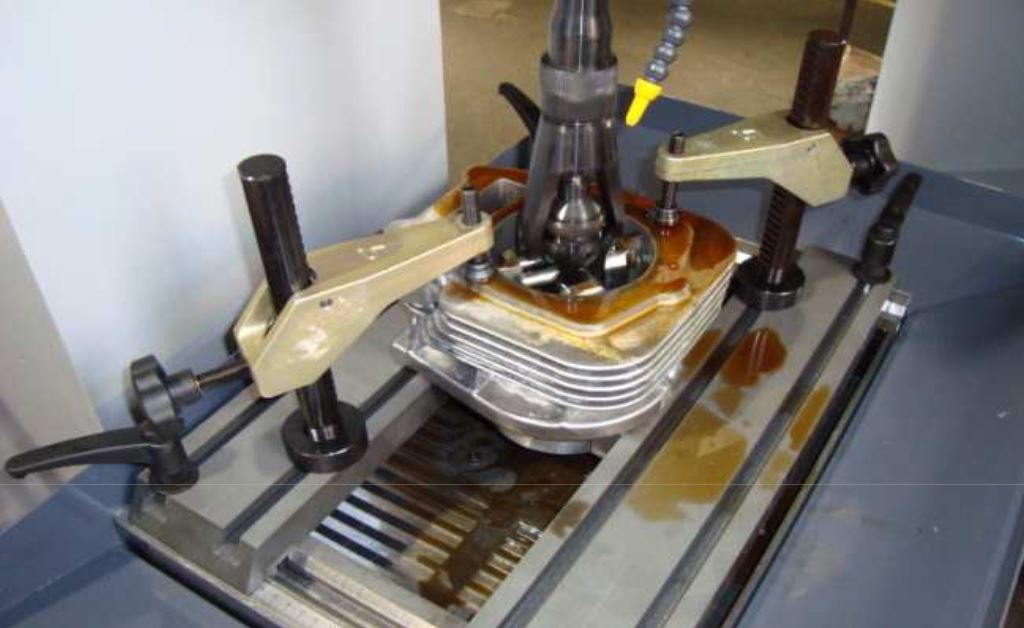

Хонинговальный станок HONINGTEC H-2000 спроектирован для хонингования одноцилиндровых, двухцилиндровых и четырёхцилиндровых блоков мотоциклов.
| H2000N | ||
|---|---|---|
| Максимальный ход | мм | 250 |
| Минимальный ход | мм | 30 |
| Диапазон диаметров обработки | мм | 30 - 140 |
| Скорость подачи шпинделя | м/мин | 0 - 25 |
| Скорость вращения шпинделя | об/мин | 70 - 270 |
| Расстояние стол - головка | мм | 410 - 535 |
| Опускание стола | мм | 125 |
| Двигатель шпинделя | кВт | 0,75 |
| Двигатель гидростанции | кВТ | 1,8 |
| Помпа хонинговального масла | кВт | 0,09 |
| Объём хонинговального масла | л | 135 |
| Напряжение / Частота | В / ГЦ | 230 - 400 / 50-60 |
| Напряжение управления | В | 24 |
| Мощность суммарная | кВт | 4 |
| Габариты станка | ммм | 1150х940х1860 |
| Вес нетто | кг | 700 |

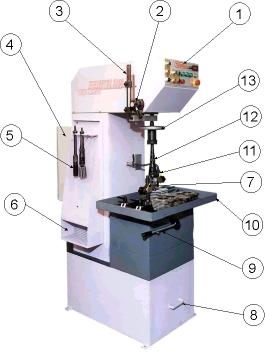

1. Панель управления.
2. Переключатель осевого перемещения.
3. Концевики переключения.
4. Электрошкаф.
5. Дополнительные хонинговальные головки.
6. Ящик для брусков.
7. Прижимы.
8. Бак для хонинговального масла.
9. Механизм перемещения стола вверх-вниз.
10. Рабочий стол.
11. Трубка подачи хонинговального масла.
12. Хонинговальная головка.
13. Штурвал подачи брусков.

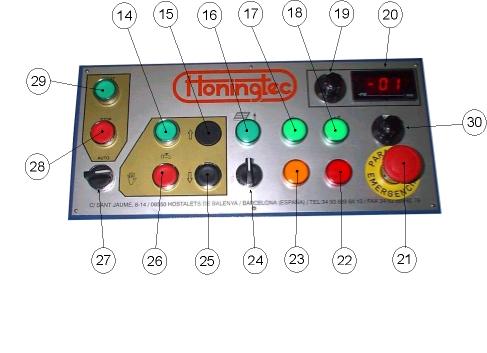

14. Включение помпы.
16. Включение перемещения стола (дополнительная опция).
17. Вращение шпинделя.
18. Включение станка.
19. Регулятор вращения шпинделя.
20. Цифровой дисплей числа оборотов шпинделя.
21. Общий стоп.
22. Выключение станка.
23. Выключатель электродвигателя стола.
24. Подъём и опускание стола (дополнительная опция).
25. Регулятор осевого перемещения шпинделя.SPINDLE AXIAL MOUVEMENT
26. Выключение помпы.
27. Переключатель «Ручной режим/автоматический режим».
28. Стоп.
29. Старт.
30. Регулятор осевого перемещения шпинделя.

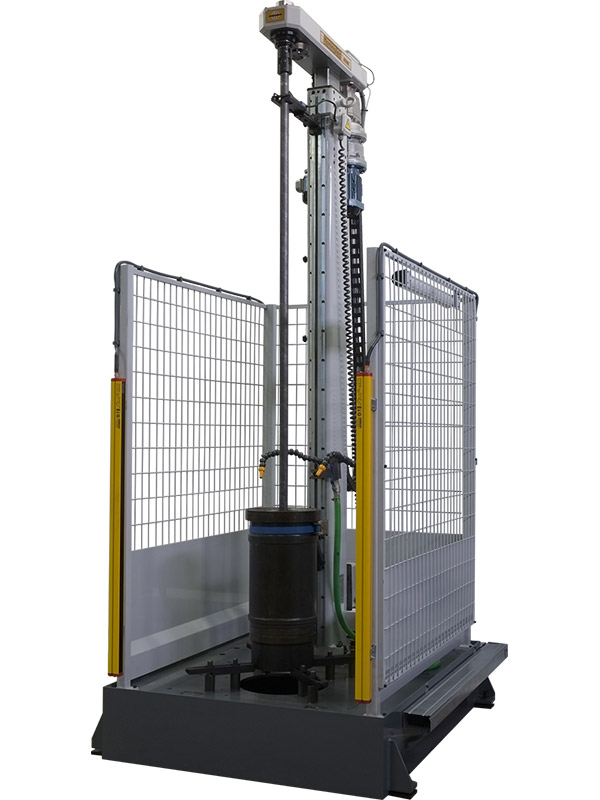

BVD 450 I ENTF - ERTF
вертикально-Хонинговальный станок
Хонинговальные станки BVD450 предназначены для хонингования любых гидравлических цилиндров, компрессоров, судовых двигателей, экструдеров для линий литья пластмасс и т.д. А также для применения в производственных цехах.
Благодаря специальной конструкции станок позволяет изменять любой параметр обработки с панели управления (кроме хода).
Станок оснащен защитными панелями, поэтому он соответствует требованиям CCE.
Благодаря своим характеристикам, диаметр обработки до 550 мм и длина до 2000 мм в наибольшем диапазоне, эти хонинговальные станки имеют оптимальное соотношение цены и качества. Кроме того, благодаря концепции машины, подготовка и наладка хонинговального станка и обработка чрезвычайно просты, а также увеличивается производительность.
Используемая система инструментов была специально разработана для того, чтобы получить прибыль от характеристик станка, как в скорости подготовки, так и в стоимости инструмента.
Технические характеристики
| BVD450I | ||
|---|---|---|
| Максимальный ход | мм | 900/1200/1500/1800/2000 |
| Максимальный диаметр изделия | мм | 660 |
| Диапазон диаметров обработки | мм | 63 - 450 |
| Опционный диапазон диаметров | мм | 38 - 320 |
| Скорость подачи шпинделя | м/мин | 4 - 22 |
| Скорость вращения шпинделя | об/мин | 14 - 84 |
| Опциональная скорость вращения | об/мин | 30 - 180 |
| Двигатель шпинделя | кВт | 1,1 |
| Двигатель гидростанции | кВТ | 2,2 |
| Помпа хонинговального масла | кВт | 0,12 |
| Объём хонинговального масла | л | 250 |
| Напряжение / Частота | В / ГЦ | 230 - 400 / 50-60 |
| Напряжение управления | В | 24 |
| Мощность суммарная | кВт | 6 |
| Минимальное давление воздуха | кг/м2 | 6 |
| Габариты рабочего места | см | 260x170x270/330/390/450/490 |
| Вес нетто | кг | 720/750/780/810/830 |

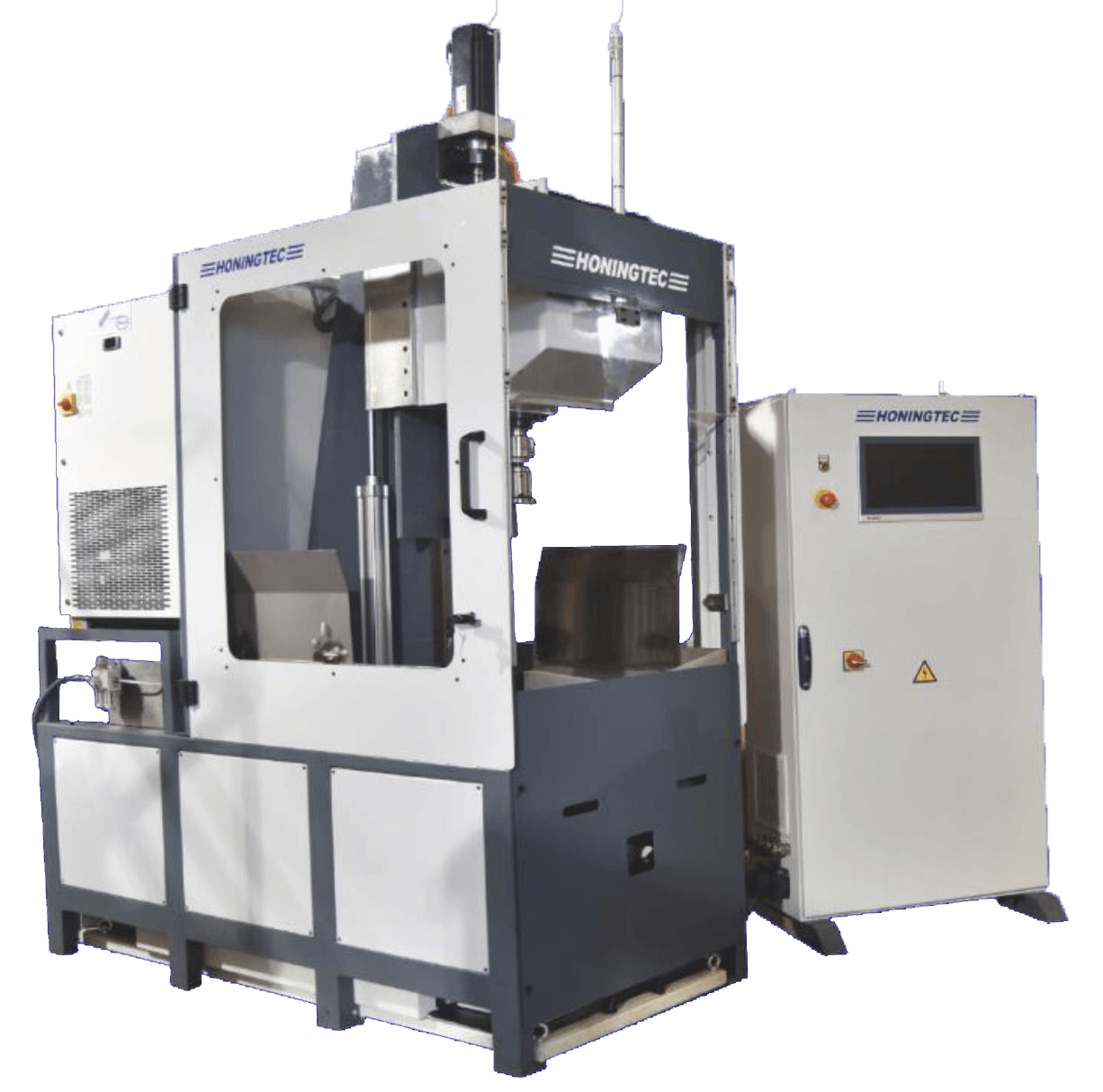

BV-140-400
Автоматический вертикально-Хонинговальный станок

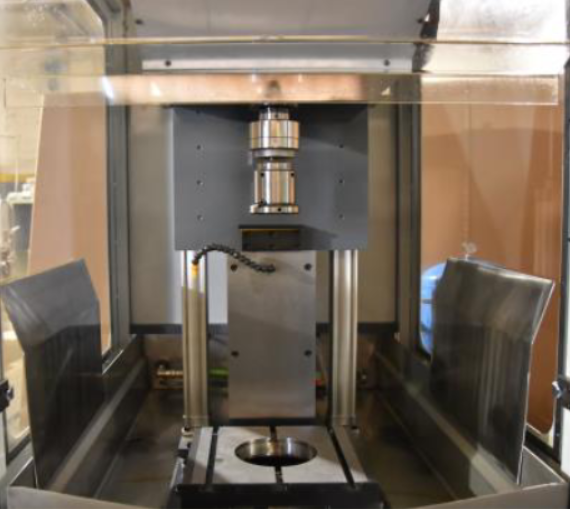

Вертикально-хонинговальный станок с ЧПУ для высокоточных работ и высокой производительности.
Автоматическая компенсация веса хонинговальной головки для повышения скорости и снижения потребления электроэнергии.
Работа с плавающими или неподвижными деталями; работа с плавающей или неподвижной хонинговальной головкой.
Простая смена стандартных головок на промышленные.
| BV - 140 - 400 | ||
|---|---|---|
| Максимальный ход | мм | 400 |
| Диапазон диаметров обработки | мм | 30 - 140 |
| Скорость подачи шпинделя | м/мин | 0 - 30 |
| Скорость вращения шпинделя | об/мин | 100 - 2500 |
| Двигатель шпинделя | кВт | 3,5 |
| Двигатель подачи | кВТ | 4,78 |
| Помпа хонинговального масла | кВт | 0,63 |
| Объём хонинговального масла | л | 120 |
| Двигатель разжима | кВт | 0,16 |
| Допустимый диаметр изделия над крепёжом | мм | 300 |
| Максимальный вес изделия | кг / м | 50 |
| Напряжение / Частота | В / ГЦ | 230 - 400 / 50-60 |
| Напряжение управления | В | 24 |
| Мощность суммарная | кВт | 12 |

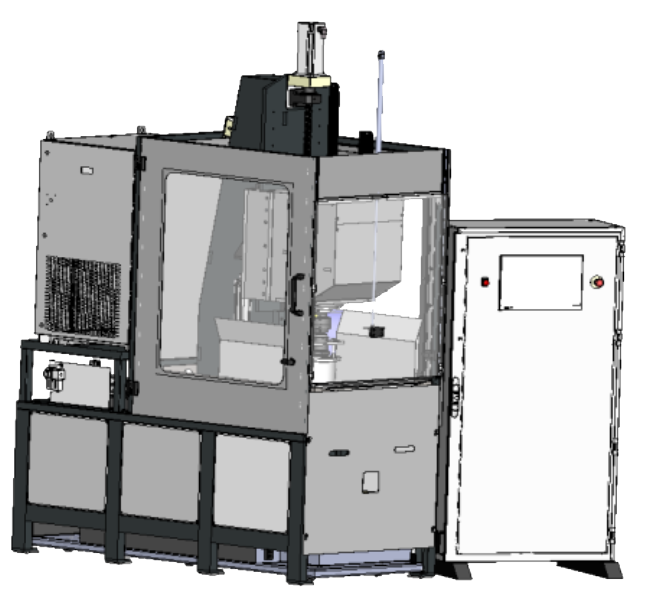

| Габариты рабочего места | ммм | См. чертёж с размерами |
| Вес нетто | кг | 850 |
